電動汽車充電設施包含的內容較為廣泛，包括充電電池、充電電纜、充電接口以及充電站建設中與電動汽車充電相關的相它設施等。關于電動汽車充電接口、充電電纜、充電電池、電動汽車充電站等國家已經頒布相應的標準、各對口部委也已出臺相應的規范，今天給大家介紹下電動汽車充電樁的工作原理。

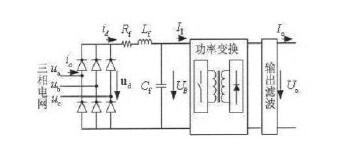

1、大功率電動汽車充電機（快速充電模式）的結構框圖如下圖所示，通過三相電網輸入交流電，經過三相橋式不可控整流電路整流變成直流電，濾波后提供給高頻DC-DC功率變換器，功率變換器經過直直變換輸出需要的直流，再次濾波后為電動汽車動力蓄電池充電。

直流充電樁（機）的工作原理及圖示如下：

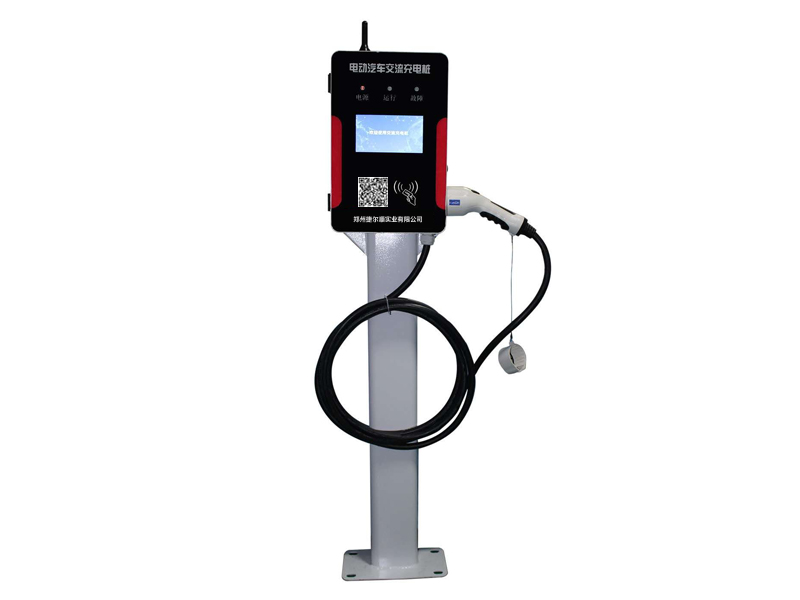

2、交流充電樁一般為常規充電模式, 下圖為交流充電樁的原理圖，其人機交互界面采用大屏幕LCD彩色觸摸屏，充電可選擇定電量、定時間、定金額、自動（充滿為止）四種模式。充電樁的交流工作電壓220V±15％，額度輸出功率3.5KW、7KW，普通純電動轎車用充電樁充滿電需要4-5個小時，由于充電樁造價低廉、主要安裝在停車場，適用于慢充動力電池。

交流充電樁的工作原理及圖示如下：
